Dálkové ovládání pod volantem - úprava

[Otomar]

Tak se donutil udělat taky ovládání pod volantem pro můj Pioneer. Největší problém bylo rozdělat ovladač.
tady pár fotek postupu rozdělávání:

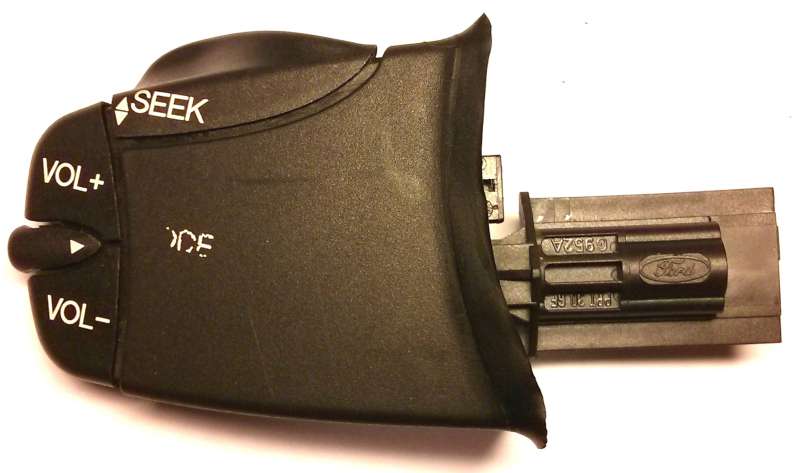

Nejprve je potřeba oddělat ovladač od "sloupku" s volantem, stačí malý šroubovák a zezadu na ovladači zmáčknout, ovladač se uvolní. Pak už jen odpojit konektor a máme tohle:

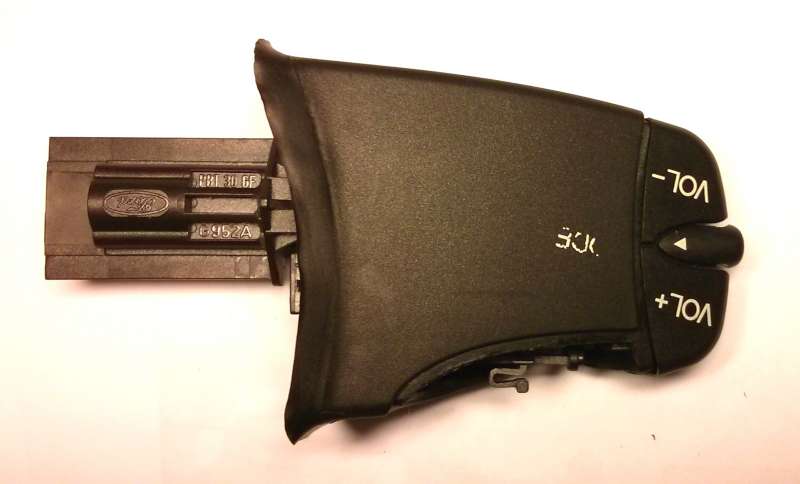

Nejhorší část bylo rozdělání ovladače, nejprve tlačítko SEEK

Seek

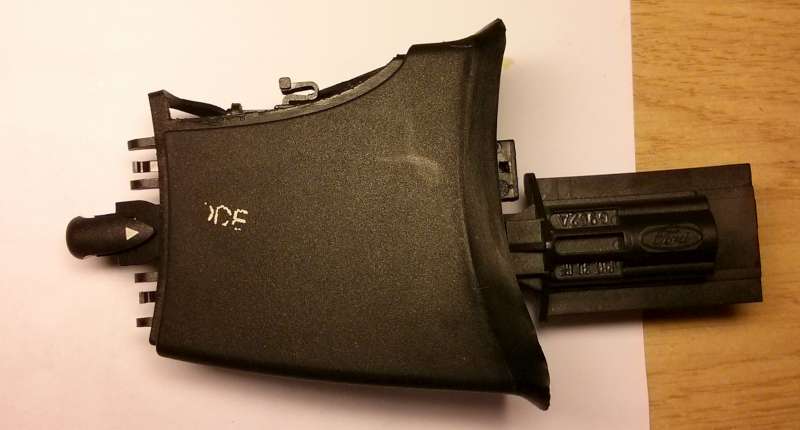

Pak tlačítka hlasitosti

Tlačítko mode může zůstat na místě, oddělá se až po vytažení vnitřku ovladače z pouzdra.

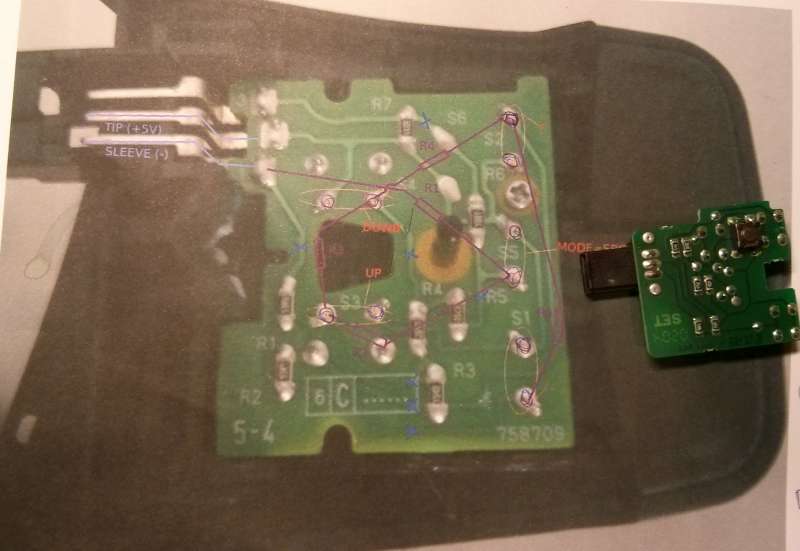

Čekal jsem, že na mě vybafne deska, které je na obrázku v pozadí, bohužel ne.

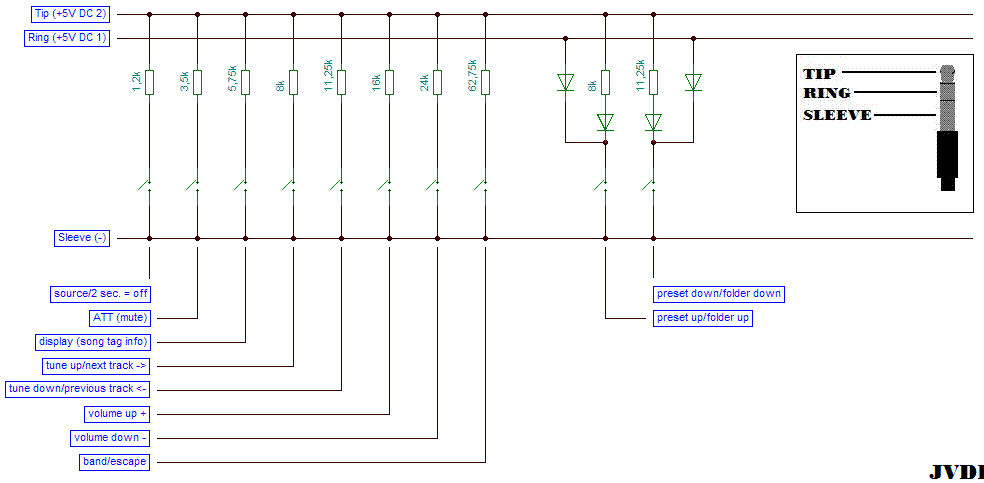

Ale nějak sem se s tím popral. Použil jsem odpory podle následujícího schématu pro Pioneer.

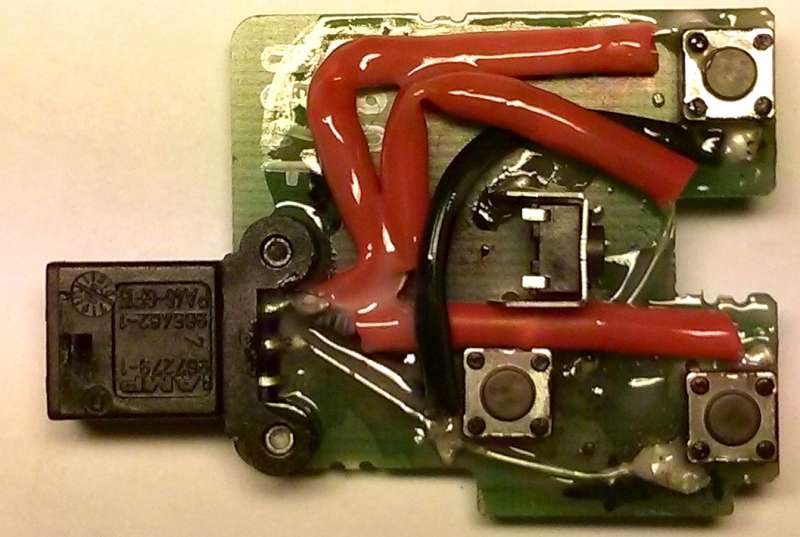

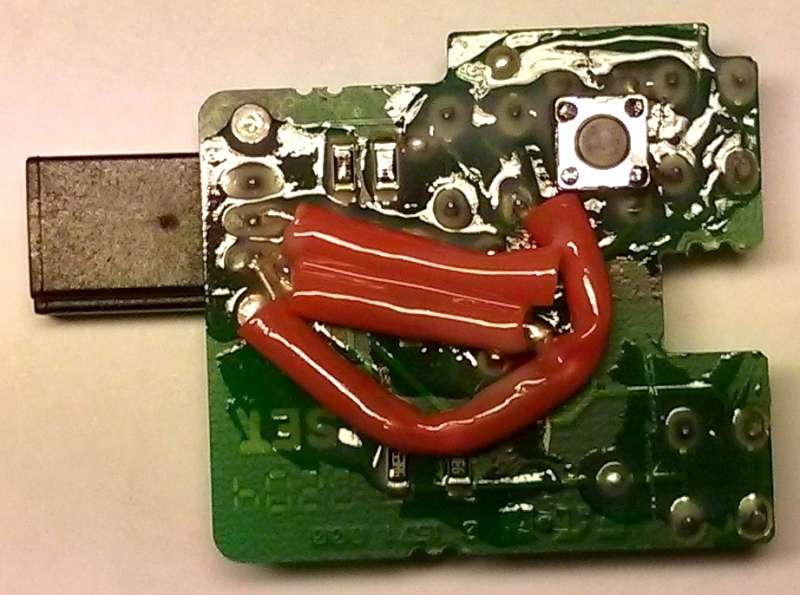

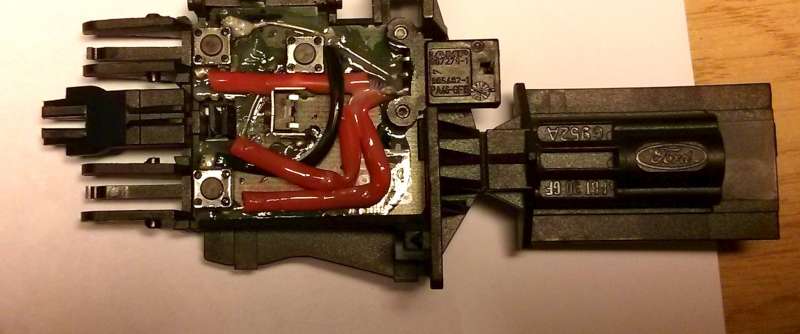

Tady už zapájené odpory a zalité lakem. Původní cestičky na plosnáku sem proškrábl tak, abych oddělil jednotlivé micro spínače od původních odporů a mezi sebou.

Určitě by se to dalo vymyslet jednodušeji, ale takhle mi to funguje na 100%.

Za kvalitu fotek se omlouvám, je to jen z telefonu a ještě pozdě večer...

[termitxx]

Dobrá práce, neměl bys prosím trošku podrobnější (blbuvzdornější) foto z průběhu akce? který odpor připájet kam? já jsem z toho pořád placatý... to schéma je pokud správně chápu origo pro pioneer, ale využil jsi jenom část, je tak?

[Otomar]

Jiné fotky nemám.
Z toho schématu sem využil jen část, jak píšeš.

[termitxx]

Takže pokud mi stačí 4 funkce- volume a track +/- tak stačí připájet jenom ty čtyři odpory před spínač uvedené ve schématu

[Otomar]

Přesně tak, tyhle stejné sem použil i já + ještě source.
Na spínač rezistor, ze spínače propojku, aby se uzavřel obvod. Důležité je proškrábnout všechny cestičky na plošňáku co jdou od spínačů, aby se to tam nemíchalo dohromady.

[termitxx]

Aha, já si říkal, že tam toho máš na tolik tlačítek celkem dost a to jsou propojovací káblíky...super zatím díky moc.Jdu to vytáhnout...

[Otomar]

Jak sem psal, dalo by se to vymyslet jednodušeji, ale nechtělo se mi:-) Nejhorší bylo rozdělat ovladač.

[termitxx]

Ufff, no celkem mazec dostat se do toho a nic nepolámat, ale povedlo se Tak sem to ukuchtil, až mě přakvapilo, jak je to blbuvzdorné... náklady cca 14 korun aj s bužírkama.špica dík za tip!

[Klvys]

Mam dotaz mam objednane tohle radio: http://www.ahifi.cz/autoradio-alpine-cde-181rr.html a tam píšou že funguje i ovladaní pod volantem zaqik sice našel nejaky manual kde je napsane ze to nepodporuje ale ja zas našel v druhem manualu ze to tam je.To prostě radio zapojím normalně a bude to fungovat nebo co by se muselo udělat aby to fungovalo?
