Re: digiklima mondeo funkce před a po FL

Příspěvek od jenikl » 13.10.2010 19:38

Škoda, že jste z takový dálky.. Mám na to všechno připravený, ale nikde nemůžu dohledat schémata konektorů na ovladač klima.. Nemůžete sem někdo linknout nějaký schéma?
Ford C-Max 2,0 TDCi 100kW Titanium BJ10/2008-EZ02/2009

Uživatelský avatar
eizo
Nováček
Nováček
Příspěvky: 80
Registrován: 15.03.2010 20:03

Re: digiklima mondeo funkce před a po FL

Příspěvek od eizo » 13.10.2010 19:56

Já bych možná přijel pokud by to bylo na počkání?
Ford Mondeo 2.0 TDCi (1998ccm/96kW/130HP) r.v.2002

Uživatelský avatar
Rumcajs1
Test driver
Test driver
Příspěvky: 5882
Registrován: 02.02.2008 03:18
Bydliště: Jihlava

Re: digiklima mondeo funkce před a po FL

Příspěvek od Rumcajs1 » 13.10.2010 20:00

A všechno máš?? Nebo by jsme měli něco dosehnat??

- panel včetně ovladače klimy
- rádio + rádiový konektor
- spínače na výhřev skel a výstražný světla + konektory
- teplotní čidlo co se musí přidat

:?:
Mondeo MK4 .. 2009, Titanium S, 2.2 TDCi, 129 kw, kombi
Focus MK2 ...... 2005, 1.6i 85 kw, kombi

Uživatelský avatar
jenikl
Nováček
Nováček
Příspěvky: 177
Registrován: 19.08.2010 20:26
Bydliště: Heřmanova Huť, Plzeň-sever

Re: digiklima mondeo funkce před a po FL

Příspěvek od jenikl » 13.10.2010 20:05

Tak jsem to nakonec našel sám:

http://www.fordmondeo.org/forum/printpo ... id/824711/

Je to slušně popsaný komplet přepinování konektorů! :bravo22:

Jinak kdyby někdo potřeboval, mám středový panel na přefacelift verzi (komplet s ovladačem na digi auto klima i se všemi vypínači) a jeden na FL verzi i s autorádiem Ford CD 6000, ale bez ovladače klima a panelu s hodinami..

Tak jsem zvědavý, jestli to je správný a něco mi neodejde :shocked:
Ford C-Max 2,0 TDCi 100kW Titanium BJ10/2008-EZ02/2009

Uživatelský avatar
Rumcajs1
Test driver
Test driver
Příspěvky: 5882
Registrován: 02.02.2008 03:18
Bydliště: Jihlava

Re: digiklima mondeo funkce před a po FL

Příspěvek od Rumcajs1 » 13.10.2010 20:13

Hodně štěstí :palec_nahoru:
Mondeo MK4 .. 2009, Titanium S, 2.2 TDCi, 129 kw, kombi
Focus MK2 ...... 2005, 1.6i 85 kw, kombi

Uživatelský avatar
eizo
Nováček
Nováček
Příspěvky: 80
Registrován: 15.03.2010 20:03

Re: digiklima mondeo funkce před a po FL

Příspěvek od eizo » 13.10.2010 20:51

Jo jo mám vše, teda různě postrkaný, ale dám to dohromady.
Ford Mondeo 2.0 TDCi (1998ccm/96kW/130HP) r.v.2002

Uživatelský avatar
Rumcajs1
Test driver
Test driver
Příspěvky: 5882
Registrován: 02.02.2008 03:18
Bydliště: Jihlava

Re: digiklima mondeo funkce před a po FL

Příspěvek od Rumcajs1 » 13.10.2010 20:59

Tak je to super.
Tak kdyby jsi chtěl, tak se můžeme domluvit po SZ, ať to tu nezaneplešíme.

A pro ostatní, kdyby Vám to nááááhodou podle toho návodu nešlo, tak víte kam se obrátit :palec_nahoru:
Mondeo MK4 .. 2009, Titanium S, 2.2 TDCi, 129 kw, kombi
Focus MK2 ...... 2005, 1.6i 85 kw, kombi

Uživatelský avatar
jenikl
Nováček
Nováček
Příspěvky: 177
Registrován: 19.08.2010 20:26
Bydliště: Heřmanova Huť, Plzeň-sever

Re: digiklima mondeo funkce před a po FL

Příspěvek od jenikl » 13.10.2010 21:01

Potřebuju jen jednu radu k tomu.. Kam s tím čidlem? Na jaký piny a do kterýho konektoru? A co to čidlo je, jaká součástka???
Ford C-Max 2,0 TDCi 100kW Titanium BJ10/2008-EZ02/2009

Uživatelský avatar
Rumcajs1
Test driver
Test driver
Příspěvky: 5882
Registrován: 02.02.2008 03:18
Bydliště: Jihlava

Re: digiklima mondeo funkce před a po FL

Příspěvek od Rumcajs1 » 13.10.2010 21:08

To čidlo přijde do potrubí co je za středovými výdechy, fotku bohužel nemám. Když vyndáš středovej panel, tak to navrtáš zezadu do toho potrubí, jakoby na levou stranu. Je to myslím stejný čidlo co je i zboku na topení.

Ale piny ti nepovím. Ne že by to bylo tajemství, ale za prvé to u sebe nemám a za druhé co se elektriky týče, rady jsou dosti ošemetný, není nad to rovnou to udělat a vědět, že to prostě půjde a ne to potom řešit na 20 zpráv proč to potom nefunguje jak má.
Mondeo MK4 .. 2009, Titanium S, 2.2 TDCi, 129 kw, kombi
Focus MK2 ...... 2005, 1.6i 85 kw, kombi

Uživatelský avatar
eizo
Nováček
Nováček
Příspěvky: 80
Registrován: 15.03.2010 20:03

Re: digiklima mondeo funkce před a po FL

Příspěvek od eizo » 13.10.2010 21:13

to je super, nejdřív zkusím podle návodu a když to nepůjde tak se ozvu. :hhura: :hhura: :hhura:
Ford Mondeo 2.0 TDCi (1998ccm/96kW/130HP) r.v.2002

Uživatelský avatar
Rumcajs1
Test driver
Test driver
Příspěvky: 5882
Registrován: 02.02.2008 03:18
Bydliště: Jihlava

Re: digiklima mondeo funkce před a po FL

Příspěvek od Rumcajs1 » 13.10.2010 21:24

Hlavně si někam zodpovědně zapište původní zapojení, aby se to dalo kdyžtak hodit zpět, nebo teda aby jsme se měli podle čeho pak chytit.
Mondeo MK4 .. 2009, Titanium S, 2.2 TDCi, 129 kw, kombi
Focus MK2 ...... 2005, 1.6i 85 kw, kombi

Uživatelský avatar
eizo
Nováček
Nováček
Příspěvky: 80
Registrován: 15.03.2010 20:03

Re: digiklima mondeo funkce před a po FL

Příspěvek od eizo » 28.10.2010 18:04

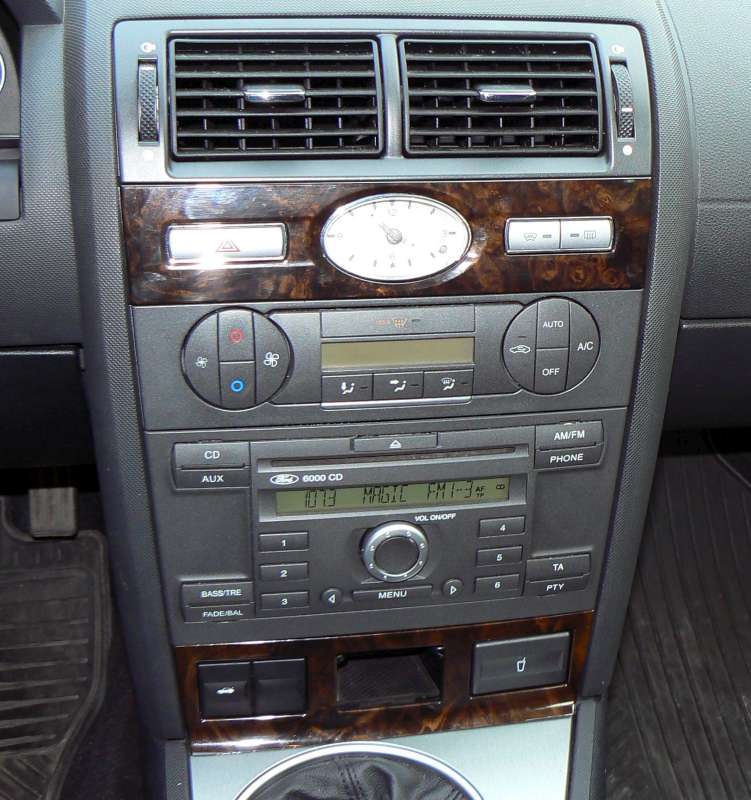

Tak jsem se konečně odhodlal, a je to tam. :hhura: :cooler: :hhura:
Přílohy
Ford Mondeo 2.0 TDCi (1998ccm/96kW/130HP) r.v.2002

Uživatelský avatar
Rumcajs1
Test driver
Test driver
Příspěvky: 5882
Registrován: 02.02.2008 03:18
Bydliště: Jihlava

Re: digiklima mondeo funkce před a po FL

Příspěvek od Rumcajs1 » 28.10.2010 18:23

gratulace :bravo22:
Mondeo MK4 .. 2009, Titanium S, 2.2 TDCi, 129 kw, kombi
Focus MK2 ...... 2005, 1.6i 85 kw, kombi

Uživatelský avatar
eizo
Nováček
Nováček
Příspěvky: 80
Registrován: 15.03.2010 20:03

Re: digiklima mondeo funkce před a po FL

Příspěvek od eizo » 28.10.2010 20:36

Dík, docela jsem se u toho zapotil, ale nakonec jsem to dal. To přepinování chce pevnou ruku a hodně trpělivosti, ale podle toho schématu to jde dobře a hned napoprvé to fungovalo. Trochu jsem laboroval s tlačítkama na vyhřívání oken a výstražnejma, naštěstí seděj barvy drátů před a po FL.
Ford Mondeo 2.0 TDCi (1998ccm/96kW/130HP) r.v.2002

Uživatelský avatar
Rumcajs1
Test driver
Test driver
Příspěvky: 5882
Registrován: 02.02.2008 03:18
Bydliště: Jihlava

Re: digiklima mondeo funkce před a po FL

Příspěvek od Rumcajs1 » 28.10.2010 21:20

Co výstražný blinkry?? Fungujou normálně?? Někdy je ještě potřeba jinej GEM. Starej panel má totiž tlačítko konstruovaný jako Zap/Vyp, ale po faceliftu už to dává jen impuls do gemu a blikání pak drží on
Mondeo MK4 .. 2009, Titanium S, 2.2 TDCi, 129 kw, kombi
Focus MK2 ...... 2005, 1.6i 85 kw, kombi
