Konektory známé i neznámé

[Majkyork]

piny 7 a 10 v konektoru displeje ... a jinak mame i slovo PROSIM a ne jen POTREBUJI

Ano prepac a dakujem velmi pekne velmi si mi pomohol

[Majkyork]

No prave na to pozeram a konektor od radia ku konektoru displeja su piny 7 a 10 obsadene.. Aby som to dal na spravnu cestu menim sync1 za cinsky android a proste su tam od radia vyvedene len dva kable s popisom key1 a key2 ktore treba napojit aby slo ovladanie volantu. Uz som z toho zufaly. Prosim o radu co s tym mam robit kam to napojit.

[ZaQik]

zkus funkci HLEDAT a najdes: viewtopic.php?f=227&t=43128&p=1166620#p1166620
pripadne s dotazy pokracuj v uvedenem vlakne, sem uz to nepatri

[jenikHK]

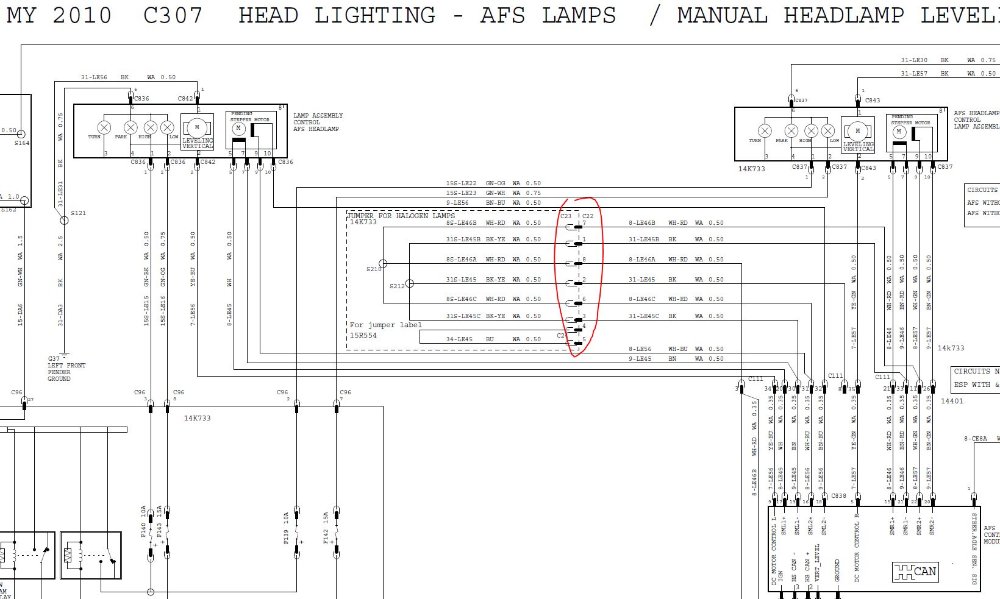

Netušíte někdo prosím, kde zhruba hledat konektor C22 / C23 u Focusu 2010? Měl by to být konektor kabeláže ke světlům, někde v motorovém prostorum ale obrázek mi moc nenapověděl.

[ZaQik]

konfiguracni konektor na hlavni svetlomety - je v kabine za uloznou schrankou pred spolujezdcem ... pozor, muze tam byt i konfiguracni konektor na mikrofon a konfiguracni konektor na BTmodul

[jenikHK]

Pokud by to někomu ještě v budoucnu pomohlo - tak je konektor v motorovém prostoru, na pravém podélníku (ve směru jízdy), pod trubkou klimatizace, kousek za expanzkou.

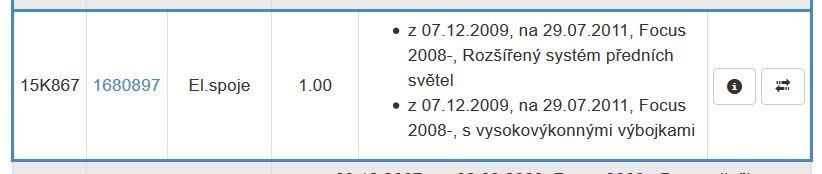

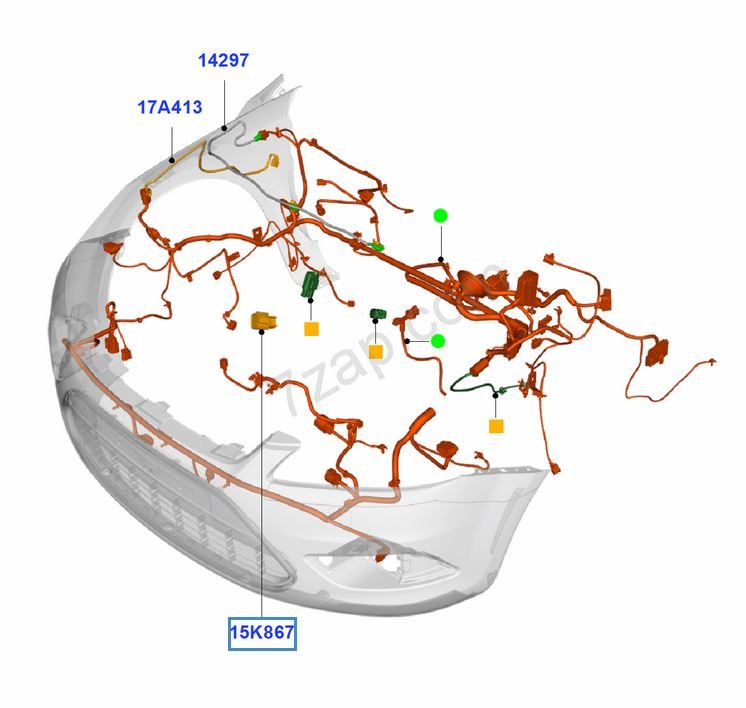

Nápovědu jsem našel náhodou na drive2.ru - na Focusu je to takto:





C-MAX potom takhle:

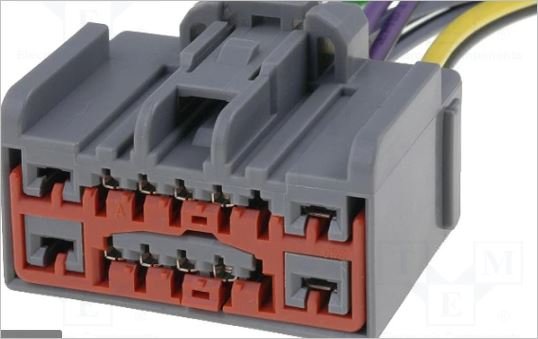

A samotný konektor vypadá ve verzi pro halogenové světlomety takhle:
(A pro xenon/Afs je to vlastně jen "špunt", záslepka)

[Ondřej32]

Ahoj, prosím jak z tohoto konektoru dostat kabely...díky

[ZaQik]

cervenou cast vysunes uplne ven a pak z celni strany jehlou u jednotlivych pinu povolis zapadky, ktere drzi piny, a zatahnes za draty

[Ondřej32]

A je to ! Díky.

[Ondřej32]

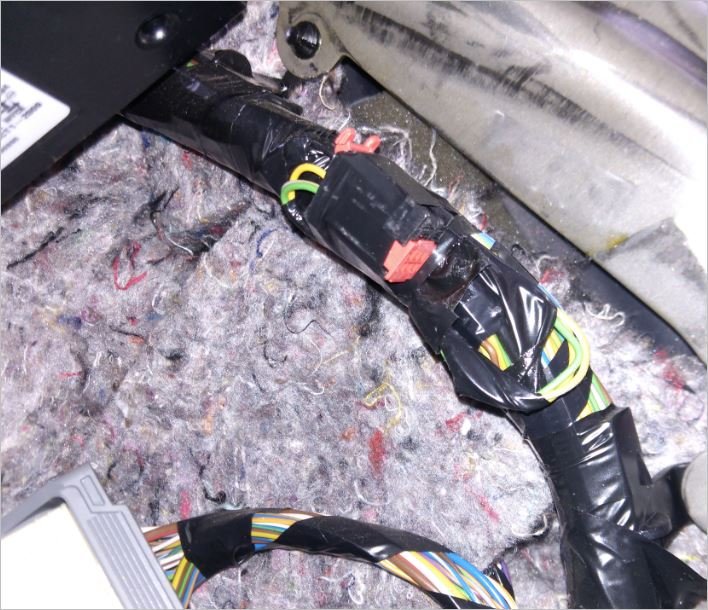

Ahoj, volný konektor pod Bluetooth, pravá strana za schránkou?
Díky

[Adow]

Deaktivovace airbagu spolujezdce?

[Ondřej32]

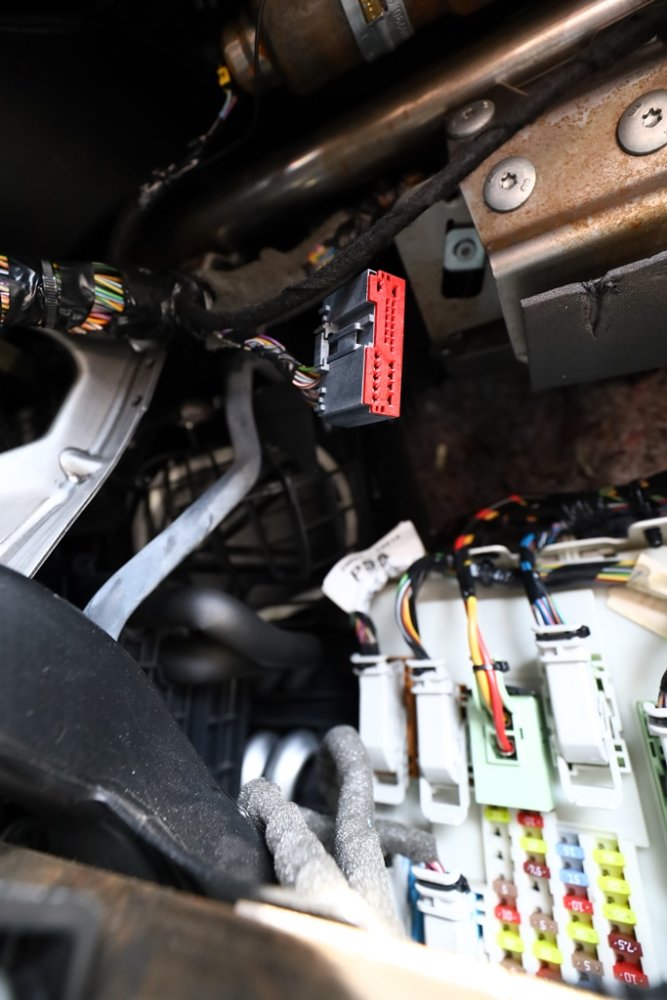

A ještě jeden, za schránkou spolujezdce. Děkuji.

[ZaQik]

asi ridici jednotka svetel

[Ferry_cz]

mohl bych poprosit o rozpis dratu na konektoru C58 a C59 u FF2 kombi (2006) - umisteni leva strana pod tapecem v kufru za nadkolim.
V PDF se schematy jsem bohuzel komplet osazeni nenasel. Diky

[ZaQik]

kdyz ve schematech das hledat oznaceni konektoru, tak si vsechny pouzitelne piny najdes ... ano, je to pracnejsi, ale nikdo jiny to za Tebe neudela
